網帶烘幹機

網帶式烘幹機

網帶式烘幹機是一種適合大批量、連續式、規模化進行物料烘幹脫水的烘幹設備，主要加熱方式有電加熱、蒸汽加熱、熱風加熱。

網帶式烘幹機

網帶烘幹機發貨現場

網帶烘幹機設備

網帶烘幹機的工作原理

網帶烘幹機的主要原理是將需要烘幹的濕物料均勻的平鋪在網帶（或是鏈板）上，網帶采用耐高溫、耐腐蝕、抗氧化的網帶，由傳動裝置驅動網帶在烘幹機內往返移動，潔淨穩定的熱風在物料間穿流而過，水蒸氣從排濕孔中排出，從而達到烘幹的目的。網帶的線速度視物料的種類和含水量而定。風流向采用負壓，多孔進氣，保障有效烘幹麵積，風流風速分布均勻，提高烘幹效果。

網帶烘幹機備結構

網帶式烘幹機有機頭、烘幹段、機尾、網帶、傳動裝置、上料布料設備、進風管、出風管、風機、熱源設備、輸送設備等組成。
箱體長度由標準段組合而成，為了節約場地，可將烘幹機製成多箱多層式，常見的有二室三層、二室五層、長度6-40m，網帶布料有效寬度0.6-3.0m。

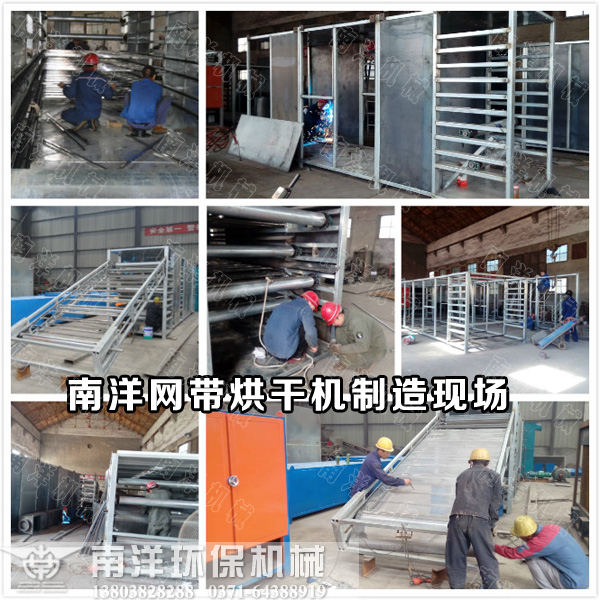

網帶烘幹機製作現場

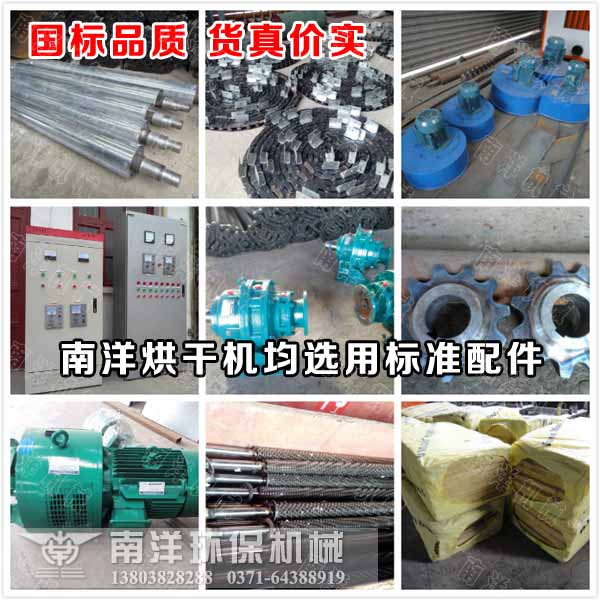

網帶烘幹機部件

網帶烘幹機(板帶式)用戶安裝現場

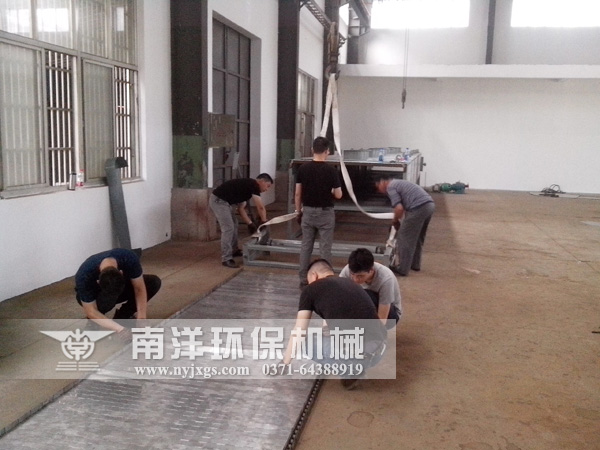

網帶烘幹機安裝現場

多層網帶烘幹機使用現場高清視頻

說明：該視頻拍攝於我公司一化工企業用戶幹燥車間，烘幹物料：某種化工原料型球

說明：多層網帶烘幹機烘幹山藥切片

網帶烘幹機工藝流程圖

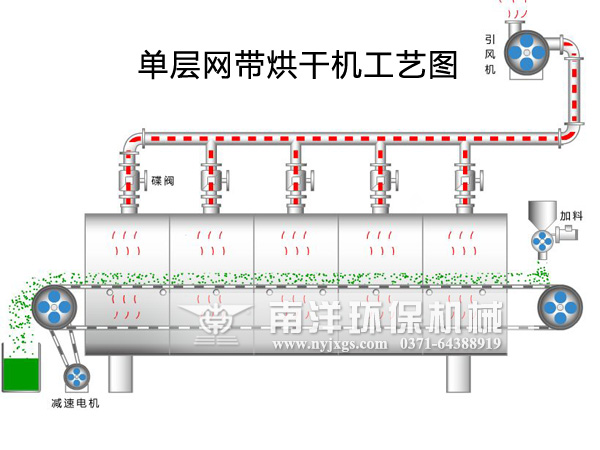

單層網帶烘幹機工藝圖

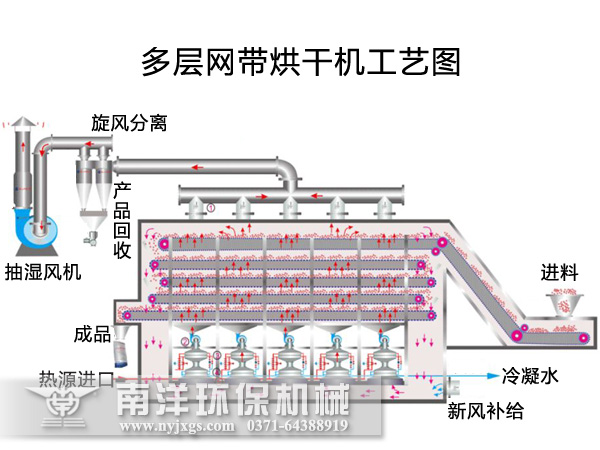

多層網帶烘幹機工藝圖

適用範圍

網帶烘幹機是農副產品、中草藥材、水果切片、茶葉、穀物、蔬菜等物料進行烘幹脫水加工的理想設備，區別傳統的土炕、烘箱、烘房，一機多用，省時、省力、省人工，特別適宜流水作業。由於傳輸帶是網狀，所以對烘幹規則或不規則各種塊狀物、條型物，如：型煤塊、各種礦粉型球、水產品也較為適宜。網帶烘幹機配置靈活，可以和其他設備配套使用，也可以單獨使用。

網帶烘幹機用途

網帶烘幹機適用範圍

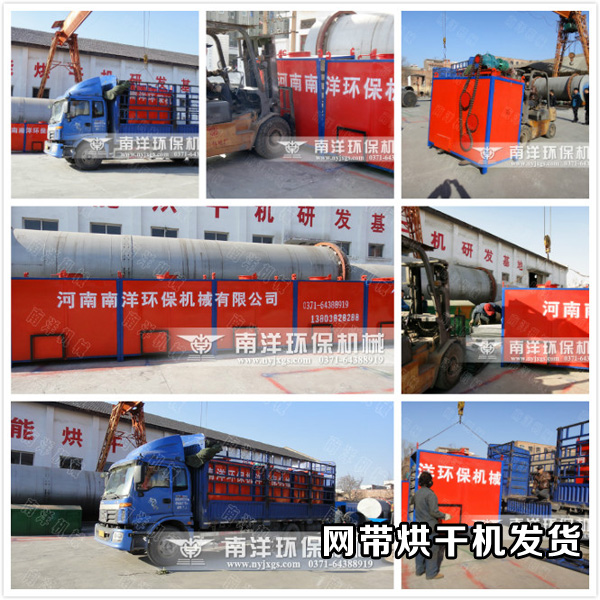

網帶烘幹機發貨現場

網帶烘幹機設備技術參數

型號		DW-1.2-8	DW-1.2-10	DW-1.6-8	DW-1.6-10	DW-2-8	DW-2-10
單元數		4	5	4	5	4	5
帶寬m		1.2		1.6		2
幹燥段長m		8	10	8	10	8	10
鋪料厚mm		10-80
使用溫度oC		50-120
蒸汽壓力Mpa		0.2-0.6
蒸汽耗量Kg/h		120-130	150-375	150-375	170-470	180-500	225-600
換熱麵積m2		272	340	352	440	448	560
幹燥時間h		0.2-1.2	0.25-1.5	0.2-1.2	0.25-1.5	0.2-1.2	0.2-1.5
幹燥強度Kg水/h		60-160	80-220	75-220	95-250	100-260	120-300
風機數量		5	6	5	6	5	6
風機總功率kw		9.9	12.1	9.9	12.1	18.2	22.2
設備總功率kw		11.4	13.6	11.4	13.6	19.7	23.7
外形尺寸	長 m	10.05	12.05	10.05	12.05	10.05	12.05
	寬 m	1.5	1.5	1.91	1.91	2.33	2.33
	高 m	3.15	3.15	3.15	3.15	3.65	3.65
總重Kg		4800	5780	5400	6550	6350	7800
